- Remolcador clasificación Tipo “A” , “Santo Tomás I”
Grúas Móviles sobre neumáticos de 104 ton. de capacidad
CARACTERISTÍCAS
- Marca: Liebherr
- Modelo: LHM 320 V2
- Capacidad máxima bajo cables: 104 TM (17 mts. Radio)
- Capacidad bajo spreader automático: 30.5 TM (33mts. Radio)
- (Servicio proporcionado por empresa privada Caribe Grú).
- Porta Contenedores Tipo Carretilla Pórtico de 40 ton. (Straddle Carrier)
- Porta contenedor Frontal de 07 ton. (para contenedores vacíos)
- Porta contenedor Tipo Telescópico (Reach Stacker)
- Montacargas con Horquillas de 09 ton.
- Montacargas con Horquillas de 16 ton.
- Montacargas de 05 ton. para manipular doble paleta.
- Montacargas con Horquillas de 04 y 05 ton.
- Montacargas con Horquillas de 04 ton. con equipo para manipulación de pacas.
- Montacargas con Horquillas de 03 ton.
- Montacargas con Horquillas de 4 Y 5 ton. (En reparación)
- Pallet Jack (Mecánicos)
- Tracto-remolques de 20 ton. de capacidad
- Vagonetas de 10 ton. de capacidad
- Vagonetas de 20 ton. de capacidad
- Vagonetas de 40 ton. De capacidad
- Cabezales de 30 ton. de capacidad (4×2)
- Cabezales de 30 ton. de capacidad (4×4)
Instalaciones
- Muelle: Tipo Marginal
- Longitud: 914 metros
- Capacidad Permisible de carga: En atracaderos No. 1 y 2 es de 4.9 Ton./m2; en atracaderos No. 3 y 4 es de 2.9 Ton./m2
- Plataforma de muelle: 4 atracaderos
- Longitud por atracadero: 228.5 mts.
- Área de la Dársena: 677,640 m.2
- Canal de acceso: Ancho de 90 m. Longitud de 10,700 m.
- Calado:11 metros.
- Al rostro del muelle: 9.80 mts.
- Señalización marítima: Boyas, balizas, luces de enfilamiento (21 señales más el faro Villedo) (dirección de N 4 grados 53’)
- Edificio Administrativo 1, (3 niveles): 1,698 m2
- Edificio Administrativo 2, (2 niveles): 1,934 m2
- Edificio Administrativo 3, (2 Niveles): 1934 m2
- Edificio Navieras, (3 niveles): 2,335 m2
- Edificio de Operaciones, (3 niveles): 2,335 m2
- Edificio Terminal de Transporte Terrestre: 588.39 m2
- Edificio Servicios Médicos: 508.67 m2
- Sección Bomberos Portuarios: 1,210 m2
- Tomaduría de Tiempo Y Coordinadora de Seguridad: 2,801 m2
- Edificio entrada Peatonal: 117 m2

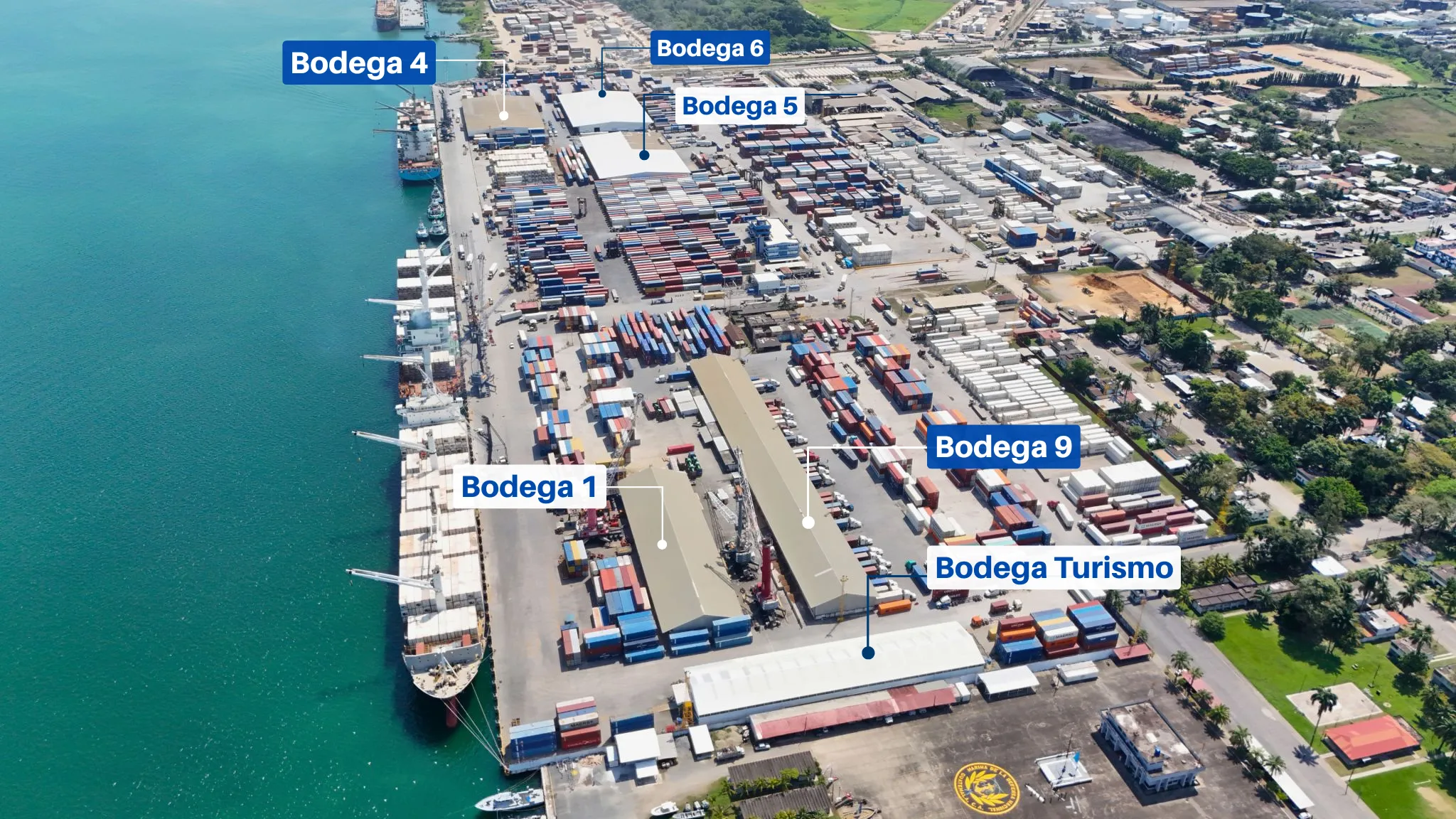

Área de bodegas
Empresa Portuaria Santo Tomas De Castilla
UBICACION
LONGITUD (m)
ANCHO (m)
ÁREA (m2)
BODEGA No. 1
115.05
60.7
6,983.54
BODEGA No. 4
85
60.7
5,159.50
BODEGA No. 4 ANEXO
30
60.7
1,821.00
BODEGA No. 5
115.05
60.7
6,983.54
BODEGA No. 6
115.05
60.7
6,983.54
BODEGA 9
208
22
4,576.00
* La Bodega 9 se utiliza para Revisión.
Área de almacenaje
Constituidas por un total de 298,256.03 m2.
DESCRIPCION
ÁREA EN METROS2
Almacenamiento Techado
32,507.12
Patios para Contenedores
124,324.69
Patios para Furgones
30,021.53
PATIO No.14, EL ARENAL (Terracería)
96,276
Carga General (Frente a atracadero No. 4)
6,740
Terminal de Transporte Terrestre (Parque y Edificios)
33,143.15

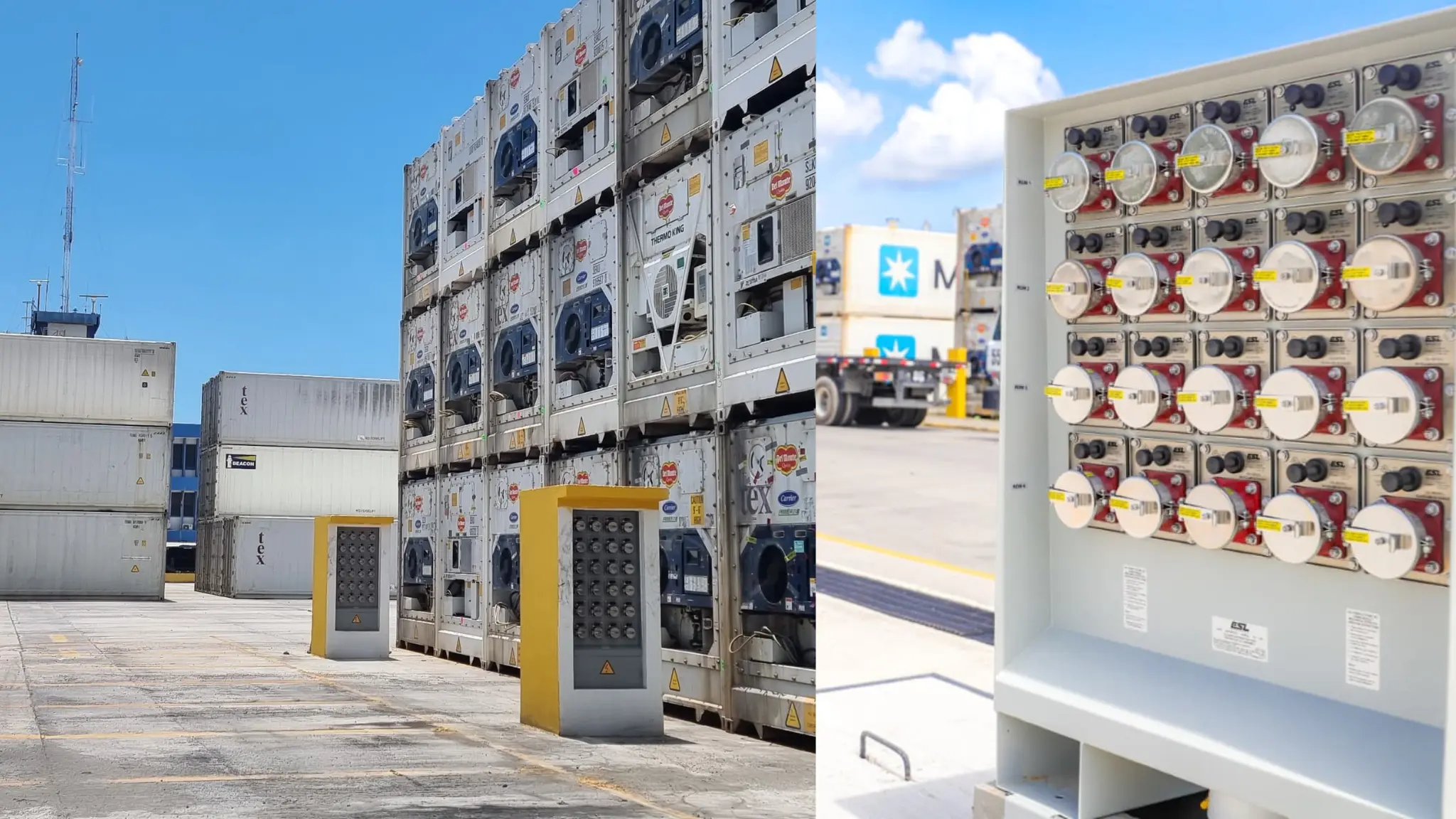

Patio con suministro de energía eléctrica para contenedores refrigerados con una capacidad de 1.408 TEU (11.558 m2 de área). Actualmente se dispone de 633 tomacorrientes en Patio No.4 y 10B, 4 Power Box con capacidad de 60 tomacorrientes, mas 1 de 30 para un total de 903 unidades.
